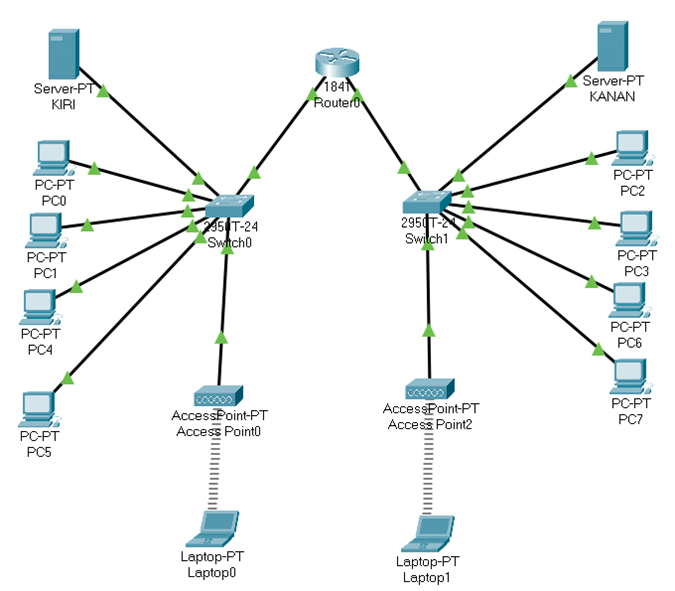

- PELAJARI JARINGAN KIRIM EMAIL DAN PEMANGGILAN WEB SERVER BERIKUT INI :
1. Buka aplikasi Cisco packet Tracer
2. Siapkan beberapa perangkat seperti 2 server, 1 router tipe 1841, 8 pc, 2 laptop, 2 switch tipe 2950-24 dan 2 access point (AP-PT)
3. Hubungkan masing-masing perangkat menggunakan kabel Straight.
4. Konfigurasi server kiri Konfigurasi server kanan
a. Klik server ~> Pilih tab Desktop a. Klik server ~> Pilih tab Desktop
b. Masukan ~> IP : 192.0.1.1 b. Masukan ~> IP : 192.0.2.1
Gateway : 192.0.1.254 Gateway : 192.0.2.254
DNS Server : 192.0.1.1 DNS Server : 192.0.2.1
c. Selanjutnya pilih tab Services
d. Konfigurasi HTTP
Klik HTTP ~> edit index.html (SMK PANCA BHAKTI RAKIT) untuk server sebelah kiri ~>Save
Klik HTTP ~> edit index.html (NAMA KELAS) untuk server sebelah kanan ~> Save
e. Konfigurasi DHCP
Klik DHCP ~> ON ~> Gateway : 192.0.1.1 ~> DNS : 192.0.1.1~> Start ip address paling kanan di ganti menjadi 6 ~> Save (Server Kiri)
Klik DHCP ~> ON ~> Gateway : 192.0.2.1 ~> DNS : 192.0.2.1~> Start ip address paling kanan di ganti menjadi 6 ~> Save (Server Kanan)
f. Konfigurasi DNS
Klik DNS ~> ON ~> Tambahkan = gmail.com 192.0.1.1 Server Kiri
pbr.com 192.0.1.1 Server Kiri
yahoo.com 192.0.2.1 Server Kanan
namakelas.com 192.0.2.1 Server Kanan
g. Konfigurasi Email
Klik Email ~> Tambahkan 6 email untuk server sebelah kiri ~> password 123
Klik Email ~> Tambahkan 6 email untuk server sebelah kanan ~> password 123
Note : pastikan nama email disetiap perangkat tidak sama antara satu perangkat dengan perangkat lainnya.
h. Membuat Email di server
Klik Desktop ~> pilih email ~> isi email dengan salah satu email yang telah dibuat.
Contoh pengisian : your name = nama email
email address = nama email @ gmail.com/yahoo.com
Incoming mail server = 192.0.1.1 / 192.0.2.1
Outgoing mail server = 192.0.1.1 / 192.0.2.1
Username : nama email
Password : 123
Untuk server yang ada disebelah kanan maupun kiri lakukan hal yang sama ke perangkat yang tersisa.
i. Konfigurasi PC 1-8
a. Klik PC ~> Pilih tab Desktop
b. Masukan IP PC0 = 192.0.1.2, PC1 = 192.0.1.3, PC2 = 192.0.1.4, PC3 = 192.0.1.5, PC4 = 192.0.2.2, PC5 = 192.0.2.3, PC6 = 192.0.2.4, PC7 = 192.0.2.5
c. Klik email ~> lakukan hal yang sudah tertera diatas.
j. Konfigurasi Laptop 1,2
a. Klik laptop ~> email (isi email sesuai yang di server)
b. Matikan laptop ~> ganti konektor menjadi WPC 300 N ~> hidupkan laptop.
k. Konfigurasi Router
a. Klik router ~> pilih tab config
b. Klik fastethernet 0/0 ~> isi gateway 192.0.1.254 ~> klik ON ~> close.
c. Klik fastethernet 0/1 ~> isi gateway 192.0.2.254 ~> klik ON ~> close.
l. Pengecekan atau Pengujian
a. Kirim email ~> tulis email penerima ~> tulis pesan
Lakukan hal sama pada setiap PC dan Laptop.
- PELAJARI LKS MODUL 3 PROSES KOMUNIKASI DATA + UJI KOMPETENSI DARI HAL 47-57
Kunci Jawaban Hal 56-57
1. A
2. D
3. C
4. C
5. C
6. D
7. E
8. D
9. E
10. B
- PELAJARI LKS MODUL 4 TEKNOLOGI KOMUNIKASI SUARA + UJI KOMPETENSI DARI HAL 59-65
Kunci Jawaban Hal 64-65
1. B
2. D
3. C
4. E
5. D
6. E
7. C
8. A
9. E
10. A
=====SELAMAT BELAJAR=====
